曲軸位置傳感器是汽車發動機電子控制系統中至關重要的部件之一，它負責檢測曲軸的位置和發動機轉速，并將信號傳遞給發動機控制單元（ECU），以精確控制點火和噴油正時。一旦傳感器發生故障，可能導致發動機啟動困難、加速無力、怠速不穩甚至熄火等問題。因此，掌握其檢測方法對于汽車維修診斷至關重要。本文將詳細介紹三種實用、易操作的檢測方法。

方法一：電阻測量法（靜態檢測）

這是一種最基本、最常用的檢測方法，適用于大多數磁電式和霍爾式曲軸位置傳感器。操作步驟如下：

1. 準備工作：斷開傳感器與線束的連接器，確保發動機處于熄火狀態。
2. 查找引腳定義：查閱對應車型的維修手冊，明確傳感器各引腳的功能（通常為電源、搭鐵和信號線）。

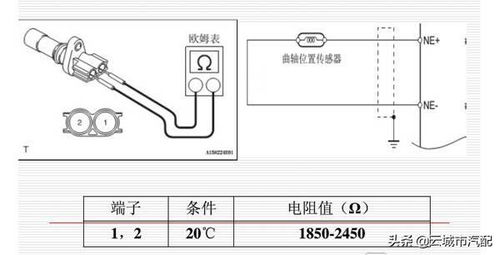

3. 測量電阻：使用萬用表的電阻檔（Ω檔），測量傳感器信號端與搭鐵端（或兩個信號端之間，視類型而定）的電阻值。
4. 判斷結果：將實測電阻值與維修手冊中提供的標準值進行對比。如果電阻值為無窮大（開路）、零（短路）或與標準值相差懸殊，則說明傳感器線圈或內部元件已損壞，需要更換。

方法二：信號電壓測量法（動態檢測）

此方法可以在發動機運轉時檢測傳感器輸出的信號是否正常，更為直觀。

1. 連接設備：使用背插探針或?qū)Ｓ霉ぞ?，將萬用表（調至交流電壓AC檔或頻率檔）或示波器的探頭連接到傳感器的信號輸出線上。
2. 啟動發動機：?jiǎn)?dòng)發動機并保持怠速運轉。
3. 觀察讀數：

• 使用萬用表：觀察交流電壓值，正常情況下應有毫伏級到幾伏的電壓波動。對于霍爾式傳感器，可測量直流電壓的跳變。

• 使用示波器（推薦）：可以觀察到清晰的方法波或正弦波波形。波形應均勻、連續，無雜波或斷點。通過波形可以直接判斷信號是否丟失、幅度是否不足。

1. 對比分析：將測得的電壓值或波形與標準數據對比，若信號微弱、無信號或波形異常，即可判斷傳感器或其安裝間隙存在問題。

方法三：綜合診斷與替代法

當上述電氣檢測結果不明顯或存在疑問時，可采用更系統的綜合判斷。

1. 外觀檢查：首先檢查傳感器本體有無物理損傷、裂紋，其安裝位置是否松動，感應頭是否臟污（如吸附金屬碎屑），以及與信號齒圈的間隙是否符合標準（通常為0.5-1.5mm，需用塞尺測量）。
2. 讀取故障碼與數據流：連接汽車診斷儀，讀取發動機系統的故障代碼。與曲軸位置傳感器相關的常見代碼有P0335等。觀察數據流中的“發動機轉速”參數，在啟動時是否同步、穩定地顯示轉速信號。
3. 替代法（最終驗證）：如果條件允許，使用一個確認性能良好的同型號傳感器進行替換測試。如果替換后發動機故障現象消失，則證明原傳感器損壞。這是最直接有效的驗證方法之一。

與注意事項

在實際維修中，建議將三種方法結合使用，由簡到繁進行排查：先進行外觀和電阻的靜態檢查，再進行動態信號測試，最后結合診斷儀和替代法確認。檢測時務必注意安全，防止發動機運轉時卷入衣物或工具。不同原理（磁電式、霍爾式、磁阻式）的傳感器其標準值和波形有所不同，檢測前務必確認傳感器類型并參考具體車型的技術資料，以確保檢測的準確性和維修的有效性。掌握這三種方法，你就能系統、專業地應對大多數曲軸位置傳感器的故障診斷任務。
